transformatie Sint Geertruidenziekenhuis Deventer
Monumentaal gebouw

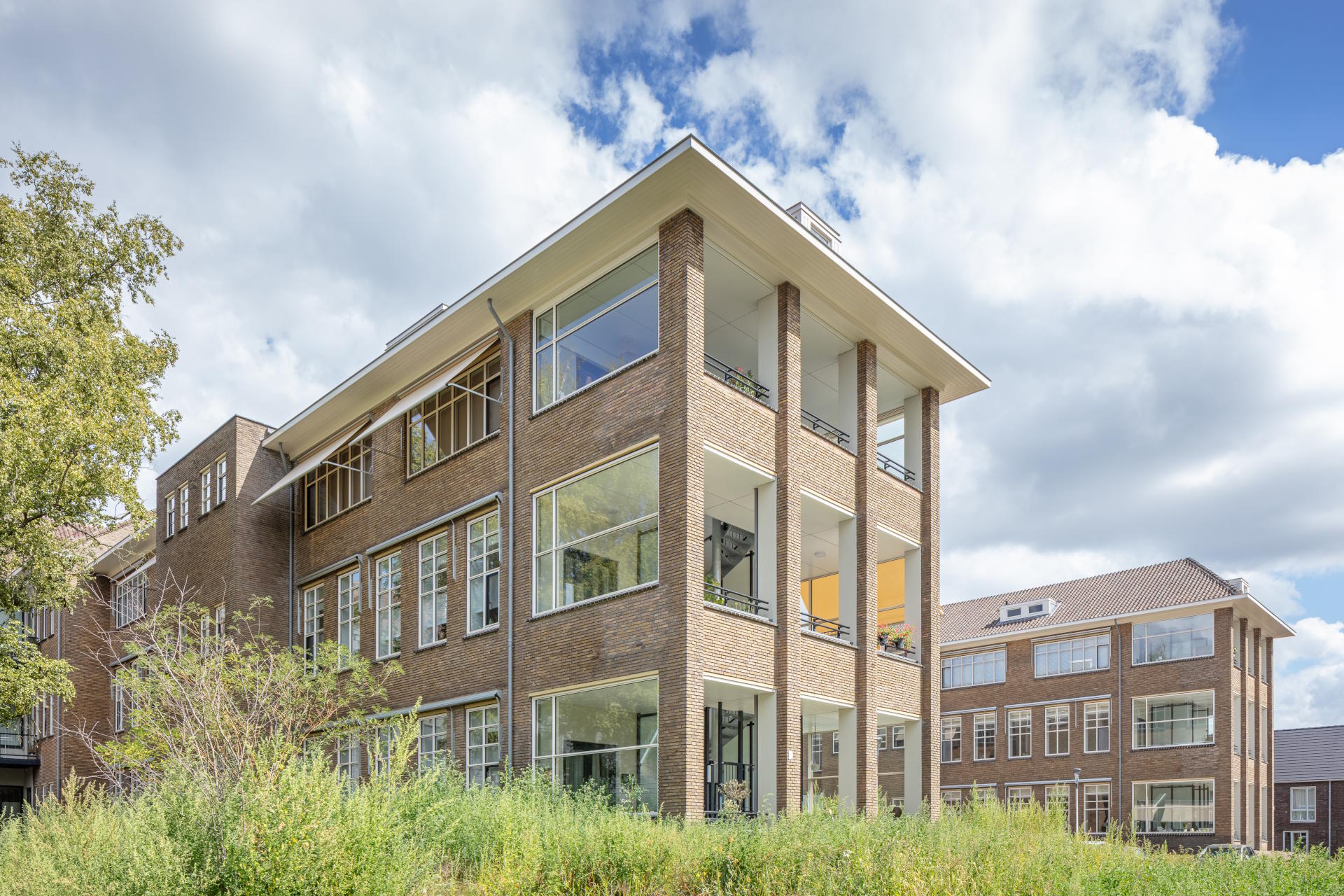

Het in 1940 geopende Sint Geertruidenziekenhuis in Deventer is in de loop van de tijd meerdere keren verbouwd en uitgebreid. In 2008 is elders in Deventer een nieuw ziekenhuis gebouwd en verloor het Geertruidenziekenhuis zijn oorspronkelijke functie.
Na een aantal jaren van deels leegstand en deels bedrijfsverzamelgebouw is het complete terrein opgekocht door Synchroon projectontwikkeling met het doel het originele ziekenhuis te gaan herontwikkelen tot woningen en appartementen. Bij de herontwikkeling had men als doel het inmiddels deels monumentale gebouw zoveel mogelijk in zijn originele staat te brengen. Latere aanbouwen zijn allemaal gesloopt.
Draagkracht bestaande constructie
De oorspronkelijke draagstructuur van het ziekenhuis bestaat uit dragende metselwerk wanden, met deels holle welfsteen vloeren op stalen liggers en deels in het werk gestorte vloeren op betonnen balken. De betonvloeren hebben soms een dikte van maar 80mm.
Het gebouw is op staal gefundeerd en grotendeels voorzien van een kelder.
De dikte van de betonvloeren is onvoldoende naar de huidige maatstaven qua akoestiek. De aannemer had de voorkeur om hier nieuwe zandcementdekvloeren te maken om zo meer massa te creëren. Door het ontbreken van constructieve gegevens van de bestaande vloeren kon niet gecontroleerd worden of de vloeren deze extra belasting konden dragen. Om de draagkracht van de vloeren te kunnen bepalen zijn er een representatief aantal belastingproeven gedaan, waaruit bleek dat ze ruim voldoende draagkracht hebben voor de nieuwe gebruiksfunctie.
Een BIM-model met uitdagingen
De modelleur van Lucassen Bouwconstructies heeft eerst een BIM-model opgezet van het bestaande gebouw. Hiervoor is gebruik gemaakt van alle beschikbare oorspronkelijke archieftekeningen en een Pointcloud. Van veel verbouwingen was geen tekenwerk meer beschikbaar, waardoor het een grote uitdaging was om de soms meerdere malen aangepaste constructie inzichtelijk te krijgen. Door diverse werkbezoeken is dit als nog gelukt en is een zeer compleet BIM-model opgeleverd.
Inzicht dankzij het 3D model
Na het opzetten van de bestaande constructie zijn ook de te slopen onderdelen en de nieuwe constructie in het model uitgewerkt. Elke bouwfase was op deze wijze goed te visualiseren.
Bouwkundige en Installatietechnische aanpassingen van bestaande constructies brengen altijd de nodige uitdagingen met zich mee. Doordat wij al in een vroeg stadium zijn begonnen met het bouwen van een gedetailleerd model konden deze aanpassingen zo optimaal mogelijk ingepast worden.
Lucassen bouwconstructies was bij dit project de enige partij die een 3D-model heeft gebouwd. Zowel de architect als de installateur werkten bij dit project in 2D, maar hebben dankbaar gebruik gemaakt van ons model om ook visueel een beter beeld te krijgen van de aanpassingen.
